گیربکس صنعتی یکی از مهم ترین تجهیزات انتقال قدرت در بسیاری از صنایع است که وظیفه اصلی آن انتقال نیرو از موتور به دستگاه و تنظیم سرعت و گشتاور مورد نیاز است. در بسیاری از ماشین آلات صنعتی، موتور به تنهایی نمی تواند سرعت و قدرت مناسب برای راه اندازی یا حرکت دستگاه را فراهم کند. در این شرایط، گیربکس صنعتی با تغییر سرعت چرخش و افزایش یا کاهش گشتاور، عملکرد موتور را با نیاز دستگاه هماهنگ می کند.

از خطوط تولید و تجهیزات انتقال مواد گرفته تا صنایع فولاد، سیمان، معدن، پتروشیمی، صنایع غذایی و بسته بندی، انواع مختلفی از گیربکس های صنعتی مورد استفاده قرار می گیرند. انتخاب درست گیربکس تاثیر مستقیمی بر راندمان، طول عمر تجهیزات، مصرف انرژی و هزینه های تعمیر و نگهداری دارد.

در این مقاله با گیربکس صنعتی، انواع آن، نحوه عملکرد، اجزای اصلی، کاربردها، تفاوت گیربکس های صنعتی و معمولی، عوامل موثر بر انتخاب و نکات مهم نگهداری آن آشنا می شویم.

گیربکس صنعتی چیست؟

گیربکس صنعتی دستگاهی مکانیکی برای انتقال و تغییر مشخصات حرکت دورانی موتور است. این تجهیز معمولا بین موتور و ماشین یا دستگاه مصرف کننده قرار می گیرد و با استفاده از مجموعه ای از چرخ دنده ها، سرعت خروجی و گشتاور را متناسب با نیاز سیستم تغییر می دهد.

موتورهای الکتریکی معمولا با سرعت نسبتا بالایی کار می کنند، در حالی که بسیاری از ماشین آلات صنعتی به سرعت پایین تر و گشتاور بالاتر نیاز دارند. گیربکس این اختلاف را جبران می کند.

برای مثال، ممکن است یک موتور با سرعت 1500 دور در دقیقه کار کند، اما دستگاه مورد نظر به سرعت 50 دور در دقیقه نیاز داشته باشد. در چنین شرایطی استفاده از گیربکس با نسبت تبدیل مناسب باعث کاهش سرعت خروجی و افزایش گشتاور می شود.

به زبان ساده، می توان گفت:

گیربکس صنعتی = کاهش یا افزایش سرعت + تنظیم گشتاور + انتقال قدرت

البته عملکرد گیربکس فقط به کاهش سرعت محدود نمی شود و بسته به نوع طراحی، می تواند جهت حرکت، نسبت انتقال، نحوه توزیع بار و سایر مشخصات حرکت را نیز تغییر دهد.

گیربکس صنعتی چگونه کار می کند؟

اساس کار گیربکس بر پایه انتقال نیرو بین چرخ دنده ها است. توان از سمت موتور وارد شفت ورودی گیربکس می شود. این نیرو از طریق چرخ دنده ها به شفت خروجی منتقل می شود و در این مسیر، سرعت و گشتاور تغییر می کند.

نسبت بین تعداد دندانه های چرخ دنده ها، سرعت خروجی را تعیین می کند. هرچه نسبت تبدیل گیربکس بیشتر باشد، سرعت خروجی معمولا کمتر و گشتاور خروجی بیشتر خواهد بود.

برای مثال، اگر نسبت تبدیل یک گیربکس 30 به 1 باشد، به صورت ساده می توان انتظار داشت که سرعت خروجی حدود یک سی ام سرعت ورودی باشد. البته در محاسبات واقعی باید راندمان، شرایط بار، نوع گیربکس و سایر عوامل فنی نیز در نظر گرفته شوند.

رابطه سرعت و نسبت تبدیل گیربکس

به صورت ساده می توان از رابطه زیر استفاده کرد:

سرعت خروجی = سرعت ورودی ÷ نسبت تبدیل

برای نمونه، اگر موتور 1500 دور در دقیقه داشته باشد و نسبت تبدیل گیربکس 30 باشد:

1500 ÷ 30 = 50 دور در دقیقه

بنابراین سرعت خروجی حدود 50 دور در دقیقه خواهد بود.

اجزای اصلی گیربکس صنعتی

ساختار گیربکس صنعتی با توجه به نوع آن متفاوت است، اما بیشتر گیربکس ها از مجموعه ای از قطعات اصلی تشکیل می شوند که وظیفه انتقال و کنترل نیرو را بر عهده دارند.

چرخ دنده ها

چرخ دنده مهم ترین بخش انتقال قدرت در گیربکس است. شکل، اندازه، جنس، تعداد دندانه ها و نحوه قرارگیری چرخ دنده ها بر عملکرد گیربکس تاثیر مستقیم دارد.

چرخ دنده ها معمولا از فولادها و آلیاژهای مقاوم ساخته می شوند تا بتوانند بار و فشار زیاد را تحمل کنند.

شفت ورودی

شفت ورودی بخشی است که نیروی موتور را دریافت می کند و آن را وارد مجموعه چرخ دنده ها می کند.

شفت خروجی

شفت خروجی وظیفه انتقال نیروی تغییر یافته به دستگاه مصرف کننده را بر عهده دارد.

یاتاقان و بلبرینگ

یاتاقان ها و بلبرینگ ها از شفت ها پشتیبانی می کنند و باعث کاهش اصطکاک و حرکت روان قطعات می شوند.

پوسته گیربکس

پوسته، اجزای داخلی گیربکس را در برابر گرد و غبار، آلودگی، ضربه و عوامل محیطی محافظت می کند و در برخی مدل ها به دفع حرارت نیز کمک می کند.

سیستم روانکاری

روغن یا گریس مناسب باعث کاهش اصطکاک و سایش چرخ دنده ها و سایر قطعات داخلی می شود. انتخاب روغن نامناسب یا کاهش سطح روغن می تواند باعث افزایش دما و خرابی گیربکس شود.

انواع گیربکس صنعتی

گیربکس های صنعتی بر اساس ساختار، نوع چرخ دنده، نحوه انتقال نیرو و کاربرد به گروه های مختلفی تقسیم می شوند. انتخاب نوع مناسب به عواملی مانند توان موتور، سرعت ورودی، سرعت خروجی، گشتاور، نوع بار و شرایط محیطی بستگی دارد.

گیربکس هلیکال

گیربکس هلیکال یا مارپیچ یکی از انواع پرکاربرد گیربکس صنعتی است. چرخ دنده های این نوع گیربکس به صورت مارپیچ طراحی شده اند و در بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرند.

این گیربکس ها معمولا راندمان مناسبی دارند و برای انتقال قدرت در ماشین آلات صنعتی، خطوط تولید و سیستم های انتقال مواد گزینه مناسبی هستند.

گیربکس هلیکال شافت مستقیم

در گیربکس هلیکال شافت مستقیم، محور ورودی و خروجی در یک راستا قرار دارند. طراحی فشرده و راندمان مناسب باعث شده این مدل در بسیاری از ماشین آلات صنعتی مورد استفاده قرار گیرد.

گیربکس هلیکال شافت موازی

در این مدل، شفت ورودی و خروجی به صورت موازی قرار دارند. گیربکس شافت موازی برای کاربردهایی که فضای نصب و نحوه قرارگیری محور اهمیت دارد، انتخاب مناسبی است.

گیربکس حلزونی

گیربکس حلزونی از یک ماردون و چرخ دنده حلزونی تشکیل می شود. یکی از ویژگی های مهم این نوع گیربکس، امکان دستیابی به نسبت تبدیل های بالا در ابعاد نسبتا مناسب است.

گیربکس حلزونی در کاربردهایی مانند نوار نقاله، تجهیزات بسته بندی، ماشین آلات سبک و برخی سیستم های انتقال قدرت استفاده می شود.

با این حال، راندمان برخی گیربکس های حلزونی نسبت به گیربکس های هلیکال کمتر است و در انتخاب آن باید شرایط کاری به دقت بررسی شود.

گیربکس خورشیدی

گیربکس خورشیدی یا سیاره ای از چند چرخ دنده اصلی شامل چرخ دنده خورشیدی، چرخ دنده های سیاره ای و رینگ تشکیل شده است.

این ساختار باعث می شود گیربکس خورشیدی بتواند در ابعاد نسبتا کوچک، گشتاور بالایی منتقل کند. به همین دلیل در صنایع سنگین، تجهیزات صنعتی، ماشین آلات بزرگ و کاربردهایی که نسبت توان به حجم اهمیت زیادی دارد، استفاده می شود.

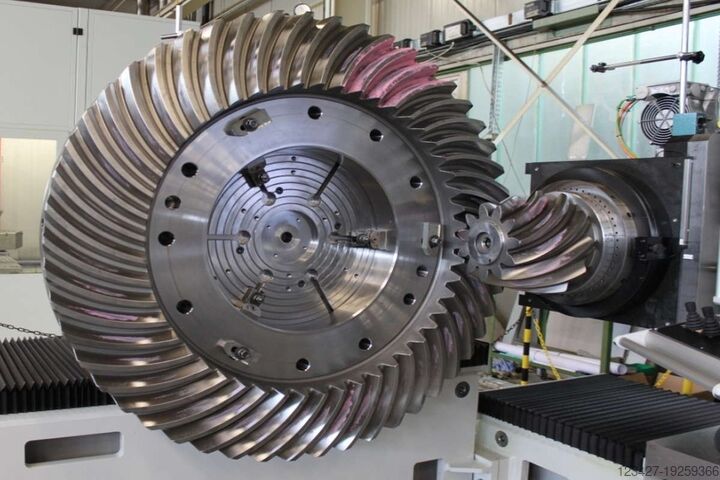

گیربکس مخروطی

گیربکس مخروطی یا Bevel Gearbox برای تغییر جهت انتقال نیرو، معمولا در زاویه 90 درجه، مورد استفاده قرار می گیرد.

این نوع گیربکس در ماشین آلاتی که موتور و دستگاه مصرف کننده در یک راستا قرار ندارند، کاربرد زیادی دارد.

گیربکس کرانویل پینیون

گیربکس کرانویل پینیون یکی از انواع گیربکس های زاویه دار است که از چرخ دنده کرانویل و پینیون برای انتقال نیرو استفاده می کند.

این مدل می تواند برای کاربردهایی که نیاز به انتقال قدرت در زاویه مشخص وجود دارد، گزینه مناسبی باشد.

جدول مقایسه انواع گیربکس صنعتی

کاربرد گیربکس صنعتی در صنایع مختلف

گیربکس صنعتی تقریبا در هر صنعتی که نیاز به انتقال مکانیکی قدرت وجود داشته باشد، می تواند مورد استفاده قرار گیرد.

صنایع فولاد

در صنایع فولاد از گیربکس های صنعتی برای تجهیزات سنگین مانند نوار نقاله ها، رولرها، تجهیزات جابه جایی و ماشین آلات مختلف استفاده می شود.

در این صنایع، گیربکس باید توانایی تحمل بارهای سنگین، ضربه و شرایط کاری سخت را داشته باشد.

صنعت سیمان

تجهیزات کارخانه های سیمان معمولا تحت بار و فشار زیادی فعالیت می کنند. گیربکس صنعتی در آسیاب ها، نوار نقاله ها، سیستم های انتقال مواد و تجهیزات مختلف این صنعت کاربرد دارد.

صنایع معدنی

در معادن و تجهیزات فرآوری مواد معدنی، انتقال حجم زیادی از مواد نیازمند سیستم های انتقال قدرت قدرتمند است. به همین دلیل گیربکس های صنعتی در نوار نقاله ها، سنگ شکن ها، تجهیزات خردایش و ماشین آلات معدنی مورد استفاده قرار می گیرند.

صنایع غذایی

در خطوط تولید و بسته بندی مواد غذایی نیز انواع گیربکس برای انتقال قدرت به نوار نقاله، دستگاه های بسته بندی، میکسرها و سایر تجهیزات استفاده می شوند.

در این صنعت، علاوه بر مشخصات فنی، توجه به شرایط بهداشتی، جنس قطعات و محیط نصب اهمیت زیادی دارد.

صنایع نفت، گاز و پتروشیمی

در تجهیزات مختلف صنایع نفت، گاز و پتروشیمی ممکن است از گیربکس های صنعتی برای انتقال قدرت و کنترل سرعت استفاده شود. در چنین محیط هایی انتخاب گیربکس باید با توجه به شرایط محیطی، دما، بار و الزامات ایمنی انجام شود.

صنایع بسته بندی

دستگاه های بسته بندی به حرکت دقیق و کنترل شده نیاز دارند. گیربکس مناسب می تواند سرعت موتور را به مقدار مورد نیاز کاهش داده و گشتاور لازم را برای حرکت دستگاه فراهم کند.

تفاوت گیربکس صنعتی با گیربکس معمولی چیست؟

تفاوت گیربکس صنعتی با مدل های سبک تر فقط در اندازه آن نیست. گیربکس صنعتی معمولا برای کارکرد مداوم، انتقال توان بالا و تحمل بارهای سنگین طراحی می شود.

برخی تفاوت های مهم عبارتند از:

• تحمل بار بالاتر
• طراحی برای کارکرد طولانی مدت
• استفاده از قطعات مقاوم تر
• سیستم روانکاری مناسب برای شرایط کاری سخت
• امکان انتقال گشتاور بالا
• قابلیت استفاده در ماشین آلات و خطوط تولید
• تنوع بالا در نسبت تبدیل و ساختار

بنابراین نمی توان صرفا بر اساس توان موتور، یک گیربکس را انتخاب کرد. شرایط واقعی کارکرد دستگاه باید در زمان انتخاب بررسی شود.

مزایای استفاده از گیربکس صنعتی

استفاده از گیربکس مناسب می تواند مزایای مختلفی برای یک سیستم صنعتی داشته باشد.

افزایش گشتاور

یکی از مهم ترین وظایف گیربکس، کاهش سرعت و افزایش گشتاور خروجی است. این موضوع برای راه اندازی و حرکت بسیاری از ماشین آلات صنعتی ضروری است.

کنترل سرعت

با انتخاب نسبت تبدیل مناسب می توان سرعت خروجی موتور را به محدوده مورد نیاز دستگاه رساند.

انتقال موثر توان

گیربکس مناسب می تواند انتقال توان از موتور به دستگاه را متناسب با نیاز سیستم انجام دهد.

افزایش انعطاف پذیری طراحی

با استفاده از انواع مختلف گیربکس می توان نحوه قرارگیری موتور و دستگاه را متناسب با فضای موجود طراحی کرد.

افزایش عمر تجهیزات

انتخاب صحیح گیربکس و استفاده درست از آن می تواند فشار اضافی روی موتور و تجهیزات متصل را کاهش دهد و به افزایش طول عمر سیستم کمک کند.

برای انتخاب گیربکس صنعتی به چه عواملی توجه کنیم؟

انتخاب گیربکس یکی از مهم ترین مراحل طراحی سیستم انتقال قدرت است. یک انتخاب اشتباه می تواند باعث افزایش مصرف انرژی، داغ شدن گیربکس، خرابی قطعات و توقف خط تولید شود.

مهم ترین عوامل عبارتند از:

توان موتور

ابتدا باید توان موتور مشخص باشد. توان موتور معمولا بر حسب کیلووات یا اسب بخار بیان می شود.

سرعت ورودی

سرعت چرخش موتور باید مشخص شود تا نسبت تبدیل مناسب محاسبه شود.

سرعت خروجی

باید بدانیم دستگاه مصرف کننده با چه سرعتی باید کار کند. اختلاف بین سرعت موتور و سرعت مورد نیاز دستگاه، نقش مهمی در تعیین نسبت تبدیل دارد.

گشتاور مورد نیاز

گشتاور یکی از مهم ترین پارامترهای انتخاب گیربکس است. گیربکس باید بتواند گشتاور مورد نیاز دستگاه را با ضریب اطمینان مناسب تامین کند.

نوع بار

بار دستگاه ممکن است یکنواخت، متغیر، ضربه ای یا سنگین باشد. برای بارهای ضربه ای معمولا باید ضریب سرویس مناسب در نظر گرفته شود.

ساعات کار

تعداد ساعات کار روزانه نیز اهمیت دارد. گیربکسی که برای کارکرد کوتاه مدت مناسب است، لزوما برای فعالیت مداوم در یک خط تولید گزینه مناسبی نیست.

شرایط محیطی

دمای محیط، گرد و غبار، رطوبت، مواد شیمیایی و سایر شرایط محیطی می توانند روی انتخاب گیربکس تاثیر بگذارند.

جدول مشخصات مهم در انتخاب گیربکس

گیربکس صنعتی چقدر عمر می کند؟

طول عمر گیربکس به یک عدد ثابت محدود نمی شود. کیفیت ساخت، ظرفیت گیربکس، میزان بار، نحوه نصب، روغن کاری، دمای کاری، میزان آلودگی محیط و سرویس های دوره ای همگی بر طول عمر آن تاثیر دارند.

یک گیربکس که با ظرفیت مناسب انتخاب شده و به درستی نصب و نگهداری شود، می تواند برای مدت طولانی بدون مشکل جدی کار کند.

در مقابل، استفاده از گیربکس با ظرفیت پایین تر از نیاز دستگاه، روغن نامناسب، بار بیش از حد و نصب نادرست می تواند عمر آن را به شکل قابل توجهی کاهش دهد.

نکات مهم نگهداری گیربکس صنعتی

نگهداری صحیح گیربکس نقش مهمی در جلوگیری از خرابی های ناگهانی دارد. بهتر است برنامه منظم برای بررسی وضعیت گیربکس در نظر گرفته شود.

مهم ترین موارد عبارتند از:

• بررسی منظم سطح و وضعیت روغن
• استفاده از روغن توصیه شده توسط سازنده
• بررسی نشتی روغن
• کنترل دمای گیربکس
• بررسی صدا و لرزش غیرعادی
• کنترل وضعیت بلبرینگ ها و یاتاقان ها
• بررسی هم راستایی موتور و گیربکس
• جلوگیری از وارد شدن بار بیشتر از ظرفیت گیربکس
• بررسی دوره ای اتصالات و پایه های نصب

اگر گیربکس هنگام کار صدای غیرعادی ایجاد کند، بیش از حد گرم شود یا لرزش آن افزایش پیدا کند، بهتر است علت مشکل در سریع ترین زمان بررسی شود.

دلایل رایج خرابی گیربکس صنعتی

خرابی گیربکس معمولا نتیجه یک عامل واحد نیست و ممکن است به دلیل چند مشکل همزمان ایجاد شود.

روغن کاری نامناسب

کمبود روغن، استفاده از روغن نامناسب یا تعویض دیرهنگام روغن می تواند باعث افزایش اصطکاک و سایش قطعات داخلی شود.

انتخاب اشتباه گیربکس

اگر گیربکس بر اساس شرایط واقعی بار انتخاب نشده باشد، ممکن است در زمان کار تحت فشار بیش از حد قرار بگیرد.

نصب نادرست

عدم هم راستایی شفت ها، نصب نادرست کوپلینگ یا وارد شدن نیروی اضافی به شفت می تواند باعث خرابی زودهنگام شود.

اضافه بار

کارکرد مداوم با باری بیشتر از ظرفیت طراحی گیربکس می تواند به چرخ دنده ها، شفت ها و یاتاقان ها آسیب بزند.

افزایش دما

دمای بیش از حد می تواند نشانه وجود مشکل در روانکاری، اضافه بار، تهویه نامناسب یا خرابی یکی از قطعات داخلی باشد.

قیمت گیربکس صنعتی به چه عواملی بستگی دارد؟

قیمت گیربکس صنعتی به مشخصات فنی و شرایط خرید بستگی دارد و نمی توان برای تمام مدل ها یک قیمت ثابت تعیین کرد.

مهم ترین عوامل موثر بر قیمت عبارتند از:

• نوع گیربکس
• توان قابل انتقال
• نسبت تبدیل
• گشتاور خروجی
• برند سازنده
• جنس و کیفیت قطعات
• ابعاد و ظرفیت گیربکس
• نوع پوسته
• شرایط واردات و نرخ ارز
• نوع و کیفیت بلبرینگ و چرخ دنده
• امکانات و تجهیزات جانبی

به همین دلیل بهتر است پیش از مقایسه قیمت، مشخصات فنی مورد نیاز دستگاه مشخص شود. خرید ارزان ترین گیربکس همیشه به معنی انتخاب اقتصادی نیست؛ زیرا خرابی یک گیربکس نامناسب می تواند هزینه توقف خط تولید و تعمیرات را نیز به مجموعه تحمیل کند.

آیا انتخاب گیربکس بزرگ تر همیشه بهتر است؟

خیر. انتخاب گیربکس با ظرفیت بسیار بالاتر از نیاز دستگاه نیز لزوما تصمیم مناسبی نیست.

گیربکس باید متناسب با توان، گشتاور، سرعت، نوع بار و شرایط کاری انتخاب شود. گیربکس بیش از حد بزرگ می تواند هزینه خرید و ابعاد سیستم را افزایش دهد و در برخی کاربردها از نظر اقتصادی توجیه مناسبی نداشته باشد.

هدف اصلی، انتخاب گیربکس مناسب با شرایط واقعی کارکرد است، نه صرفا انتخاب بزرگ ترین مدل موجود.

جمع بندی

گیربکس صنعتی یکی از تجهیزات کلیدی در سیستم های انتقال قدرت است که با تغییر سرعت و گشتاور، عملکرد موتور را با نیاز ماشین آلات هماهنگ می کند. این تجهیزات در صنایع مختلفی مانند فولاد، سیمان، معدن، نفت و گاز، پتروشیمی، صنایع غذایی، بسته بندی و خطوط انتقال مواد کاربرد دارند.

گیربکس های هلیکال، حلزونی، خورشیدی، مخروطی و شافت موازی از جمله مدل های پرکاربرد هستند و هر کدام برای شرایط خاصی طراحی شده اند.

برای انتخاب گیربکس مناسب باید عواملی مانند توان موتور، سرعت ورودی و خروجی، گشتاور، نوع بار، ساعات کار، شرایط محیطی و نحوه نصب را در نظر گرفت. همچنین سرویس منظم، روغن کاری صحیح و کنترل دما و لرزش می تواند تاثیر زیادی بر عملکرد و طول عمر گیربکس داشته باشد.

در نهایت، بهترین گیربکس صنعتی لزوما گران ترین یا بزرگ ترین مدل نیست؛ بلکه مدلی است که دقیقا با نیاز فنی و شرایط کاری دستگاه مطابقت داشته باشد.
